Le Frettage (Dual Laminate) : L'Alliance parfaite du Plastique et du Composite
Le Frettage, ou Dual Laminate en langage international, est la technologie reine de la
chaudronnerie plastique. Elle consiste à marier physiquement deux matériaux aux
propriétés opposées pour créer une structure hybride sans équivalent.

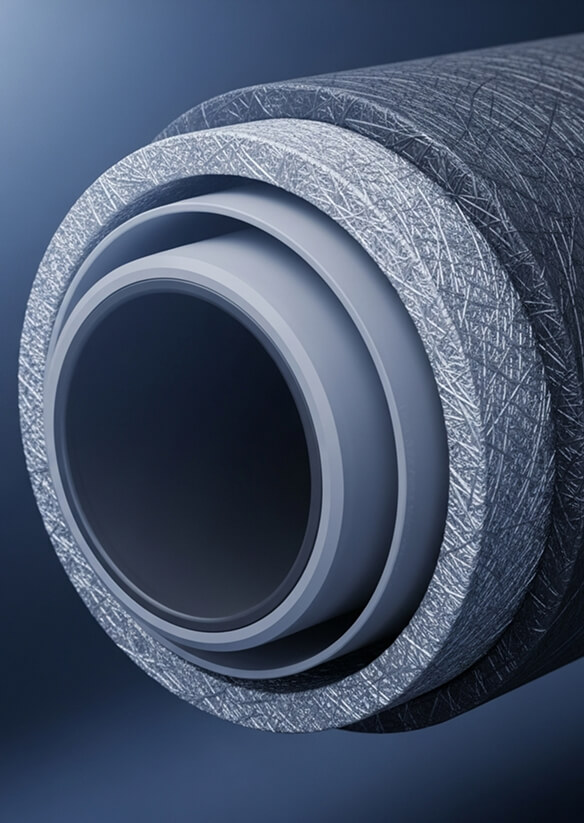

Le principe est simple mais exigeant
Le Cœur (Liner)
Un thermoplastique (PVC, PPH, PVDF) assure l'étanchéité et l'inertie chimique absolue.
L'Armure (Frette)
Une coque en composite (Fibre de verre + Résine) enveloppe le liner pour lui donner une résistance mécanique exceptionnelle.
Pourquoi passer au Frettage (Dual Laminate) ?
thermoplastique simple (massif) atteint vite ses limites.
Tenue en Pression et Température
Le frettage permet d'utiliser des thermoplastiques jusqu'à PN 25 bars et des températures allant jusqu'à 140°C (avec PVDF), ce qui est impossible avec un tube plastique nu.
Résistance au Vide
La coque composite empêche le liner de s'écraser (implosion) en cas de dépression ou d'aspiration, un risque majeur pour les grosses colonnes de lavage ou les tuyauteries d'aspiration.
Sécurité Totale
En cas de choc externe, le composite protège le liner. C'est la technologie privilégiée pour les fluides létaux ou très coûteux (Chimie fine, Nucléaire).
Alternative aux Métaux Nobles
Pour résister à l'acide chlorhydrique chaud ou au Chlore gaz, la seule alternative métallique est souvent le Titane ou l'Hastelloy (hors de prix). Le Dual Laminate offre la même résistance pour un coût bien inférieur et une maintenance nulle.
Nos Combinaisons de Matériaux
PVC Fretté (PVC/SVR)
L'économique robuste
Le profil : Idéal pour l'eau, les acides dilués et la
sécurité incendie.
Performance : Jusqu'à 70°C et 16 bars.
Applications : Réseaux incendie en tunnel, traitement de l'eau, refoulement station d'épuration.
PPH Fretté (PP/SVR)
Le standard industriel chaud
Le profil : Excellente tenue aux bases, sels et acides jusqu'à 95°C.
Performance : Jusqu'à 95°C et 25 bars.
Applications : Décapage de l'acier (bains chauds), engrais liquides, boucles d'eau thermale salée.
PVDF Fretté (PVDF/SVR)
L'élite de la chimie
Le profil : Résistance universelle aux acides concentrés, oxydants (Javel, Chlore) et solvants.
Performance : Jusqu'à 140°C et 25 bars.
Applications : Acide sulfurique fumant, Chlore gaz, Nucléaire, Pharmacie (Eau ultra-pure).
Vous avez un process critique (Pression & corrosion) ?
Un Processus de Fabrication de Haute Technicité
Préparation du Liner
Le tube ou la cuve thermoplastique subit une préparation de surface rigoureuse (sablage fin, traitement Corona ou attaque chimique) pour activer la matière et permettre l'adhésion.
Enroulement Filamentaire
Nous appliquons des fibres de verre continues imprégnées de résine (Polyester, Vinylester) autour du liner avec une tension contrôlée par machine.
Polymérisation (Cuisson)
L'ensemble est passé en étuve pour durcir la résine et créer une liaison définitive entre le cœur et l'armure.
Contrôles
Chaque pièce subit des tests stricts (Spark Test pour l'intégrité du liner, test de pression hydraulique à 1,5 fois la pression de service).
Quand le Frettage est indispensable
Chimie Lourde
Transport d'acide phosphorique chaud, colonnes d'absorption HCl, stockage de Javel concentrée.
Nucléaire
Tuyauteries d'effluents radioactifs et réseaux incendie sismiques (le composite absorbe mieux les vibrations que le métal).
Métallurgie
Lignes de décapage d'acier (Pickling) à l'acide chlorhydrique chaud.
Pharmacie
Boucles d'eau PPI (Pour Préparation Injectable) à haute température pour la désinfection.
Plastique Massif vs Fretté
| Propriété | Thermoplastique Massif (Standard) | Dual Laminate (Fretté) | Gain Client |
|---|---|---|---|
| Pression Max | ~10 bars (à 20°C) | 25 bars | Sécurité et débit |
| Tenue T° | Chute rapide de la résistance | Maintien des propriétés | Process plus chauds |
| Dilatation | Importante (serpentage) | Faible (proche acier) | Moins de supports |
| Supportage | Supports rapprochés | Grandes portées | Installation simplifiée |
| Résistance | Faible (risque écrasement) | Totale | Sécurité aspiration |
